Kugelhähne Pneumatisch

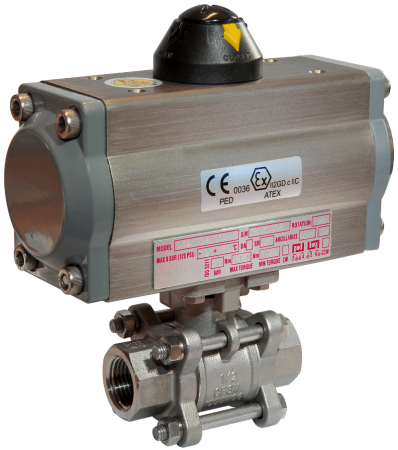

3-teiliger Edelstahl-Muffenkugelhahn
• Gehäusedesign 3-teilig
• mit vollem Durchgang
• Gehäuse - Edelstahl 1.4408
• Spindel - Edelstahl 1.4401
• Kugel - Edelstahl 1.4408
• Sitze - TFM 1600
• Baulänge DIN 3202-M3
• ISO 5211 Direkt Montageflansch
• 1000 WOG - PN 64
• Beids. Innengewinde ISO 228/1
• TA-Luft geprüft
• Nennweiten von 1/4" bis 4"

Typ KH34IDSC-64_APSR

2-Wege Kugelhahn mit CLAMP DIN 32676 TAB 3 REIHE B
* Gehäuse Edelstahl 1.4404 - AISI 316L poliert
* Kugel - Edelstahl 1.4404 - AISI 316L
* Spindel - Edelstahl 1.4404 - AISI 316L
* Spindelabdichtung - PTFE + FPM O-Ring
* mit vollem Durchgang
* Sitze - PTFE
* ISO 5211 - DIN 3337 Montageflansch
* allseits Clamp Anschluß DIN 32676 Tab 3 Reihe B
* Temperaturbereich -20°C + 160°
* Nennweiten DN 10 bis DN 100

Kugelhahn 3-teilig aus Edelstahl 1.4408, mit vollem Durchgang,
ISO-Direktmontageflansch, Sitz - TFM 1600, anti statisch ,
TA-Luft geprüft, Baulänge EN 558-1 Reihe 1 ( DIN 3202-F1 )
Nennweiten DN 15 bis DN 100

mit pneumatischem Schwenkantrieb Typ AP-SR
einfachwirkend - Feder schließend ( NC )

Vierwege - Flanschkugelhahn Stahlguß 1.0619, Kugel - Edelstahl 1.4301 mit X-Bohrung,
voller Durchgang, ISO-Aufbauplatte, Sitze - TFM 1600, TA-Luft Abnahme,
Baulänge nach Herstellerstandard, Flanschanschluß PN 16/40,
Nennweiten DN 15 bis DN 200

mit pneumatischem Schwenkantrieb Serie PA

Kugelhan CLAMP B doppeltwirkend

• Gehäusedesign - 3-teilig
• mit vollem Durchgang
• Gehäuse Edelstahl 1.4404 poliert
• Kugel und Spindel - Edelstahl 1.4404
• Spindeldichtung - PTFE + Viton
• Sitze - reines PTFE
• ISO 5211 - DIN 3337 Montageflansch
• CLAMP Anschluß DIN 32676 Tab.4 Reihe C
• Druckstufe PN 100 / 64 / 40 / 25
• Nennweiten DN 10 - 100

Typ KH24IDCLB-25_REDA

mit Antrieb Serie RE - doppeltwirkend

Kugelhahn 2-teilig aus Sphäroguß EN-GJS-400-15 (GGG 40), Kugel - Edelstahl 1.4301 ( AISI 304 )
Sitz - Bronze CuSn5Pb5ZN5, Baulänge EN 558-1 Reihe 14 u. 15, ISO-Direkt Montageflansch,
O-Ringe an Spindel - PTFE, Temperaturbereich -20 bis 200°C, Flansche PN 16, Handhebel

3-teiliger Kugelhahn metallisch dichtend

* Gehäuse - Edelstahl 1.4408
*  mit vollem Durchgang,
* Kugel-Edelstahl 1.4408 hart verchromt
* Sitze- SS 316 stellitiert,
* Gehäusedichtung und Spindelpackung - Grafit,
* Iso-Direkt Aufbauflansch zum automatisieren,
* Nennweiten G 1/2" bis 2"

mit Pneumatikantrieb Serie RE doppeltwirkend

2-teiliger Flanschkugelhahn aus Sphäroguß GGG, Kugel-Edelstahl 316,
Sitze - Bronze RG metallisch dichtend, Baulänge DIN 3202-F4/F5,
ISO-Direkt Montageflnasch und zusätzlicher Aufbausatz
Nennweiten DN 15 bis DN 200
mit einfachwirkendem pneumatischen Schwenkantrieb Serie RE

Flanschkugelhahn 2-teilig aus Stahlguß 1.0619, Kugel - Edelstahl 1.4301,
voller Durchgang, ISO-Aufbauplatte, Sitze - TFM 1600, TA-Luft, fire safe,
Baulänge EN 558-1 Reihe 14, Flanschanschluß PN 16,
Nennweiten DN 15 bis DN 200

mit pneumatischem Schwenkantrieb Serie AP

2-Wege Kugelhahn aus Edelstahl 1.4408, 3-teilige Ausführung, voller Durchgang,
Baulänge DIN 3202-M3, ISO-Direkt Montageflansch, Sitze-TFM 1600, TA-Luft,
beidseitig Muffenanschluß ISO 228/1, PN 63, Nennweiten 1/4" bis 4"
mit pneumatischem Schwenkantrieb Serie AP - einfachwirkend

2-Wege Hochdruck-Kugelhahn
* Gehäuse - Edelstahl 1.4408
* Kugel - Edelstahl 1.4408
* Sitze - TFM 4215
* Spindeldichtung - Graphit + O-Ring Viton
* Baulänge DIN 3202-M3
* allseitig Innengewinde ISO 228/1
* ISO-5211 Direkt Aufbauflansch
* Druckstufe PN 138-100 - 2000 WOG
Nennweiten von G 1/4" bis 2"

3-teiliger Edelstahlkugelhahn einfachwirkend, Gehäuse - 1.4408, Kugel - 1.4408
voller Durchgang, Baulänge DIN 3202-M3, PN 63, Innengewinde ,
Nennweiten 1/4" bis 4"

mit pneumatischem Schwenkantrieb Serie PA - Einfachwirkend

2-teiliger Messingkugelhahn Typ KHMS160 mit vollem Durchgang,
Druckstufe PN 25/40, ISO-Direkt Montageflansch,
Nennweiten 1/4" bis 3"

mit pneumatischem Schwenkantrieb Serie AP - Doppeltwirkend

2-Teiliger Muffen- Hochdruckkugelhahn aus Edelstahl 1.4408, Kugel-Edelstahl 1.4408
mit reduziertem Durchgang, ISO-Direkt Montageflasch, Sitze - PEEK,
anti statisch, Druckentlastungsbohrung, Innengewinde DIN 2999,
Temperaturbereich -20° bis +250°C
mit doppeltwirkendem Schwenkantrieb Serie RE

Nennweiten 1/4" bis 2"

2-2 Wege PVC-U Kugelhahn 3-teilige Ausführung mit vollem Durchgang,
Gehäuse - PVC-U , Sitze - PTFE, O-Ringe Viton, beidseitig Klebemuffen,
mit ISO-Montagesatz komplett montiert für direktn Antriebsaufbau
Druckstufe PN 16, Nennweiten DN 15 bis DN 100

mit aufgebautem pneumatischen Schwenkantrieb Serie RE
Funktion: Einfachwirkend NC - normal geschlossen
Steuerluft 6 bar
